Manuel d'utilisation des contrôleurs LoRa

Principe

Les contrôleurs LoRa sont équipés de 2 relais et de 8 contacts secs. Ils permettent ainsi de piloter des équipements ou d'être pilotés par des équipements / capteurs.

Les contrôleurs LoRa doivent être connectés à une alimentation entre 12V et 24V DC.

Les contrôleurs LoRa sont à installer sur un rail DIN.

Vues

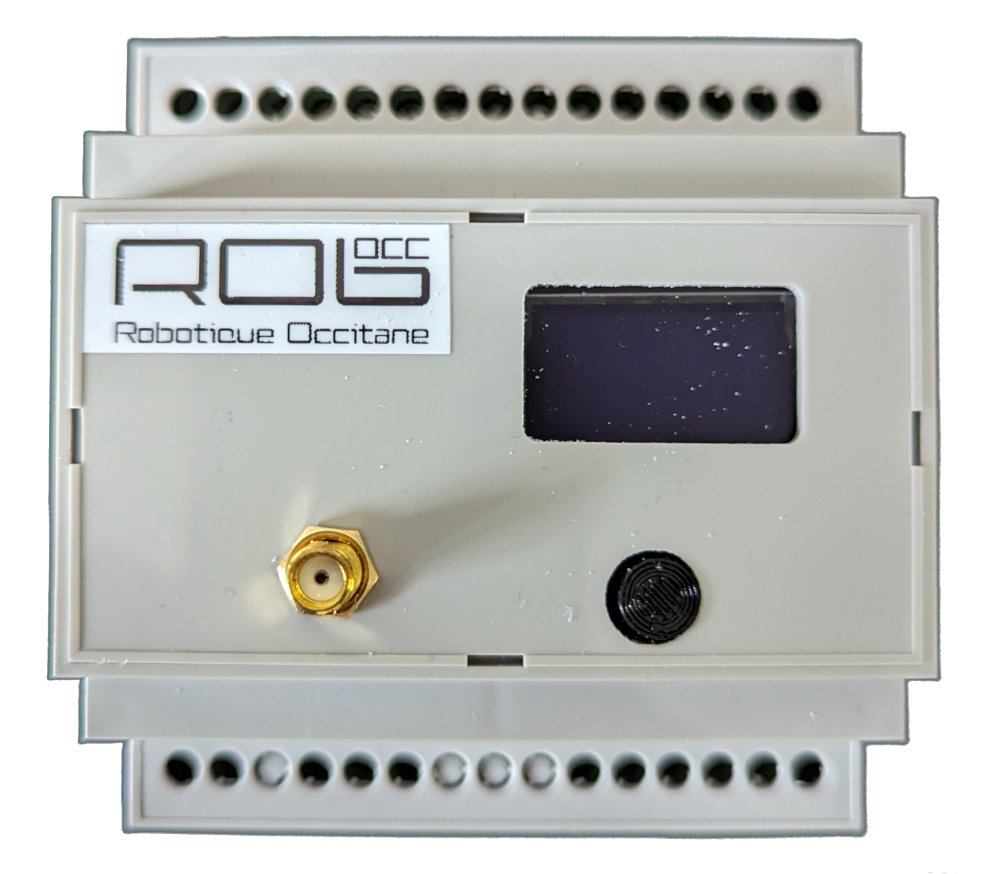

../_images/front.png

Vue de face

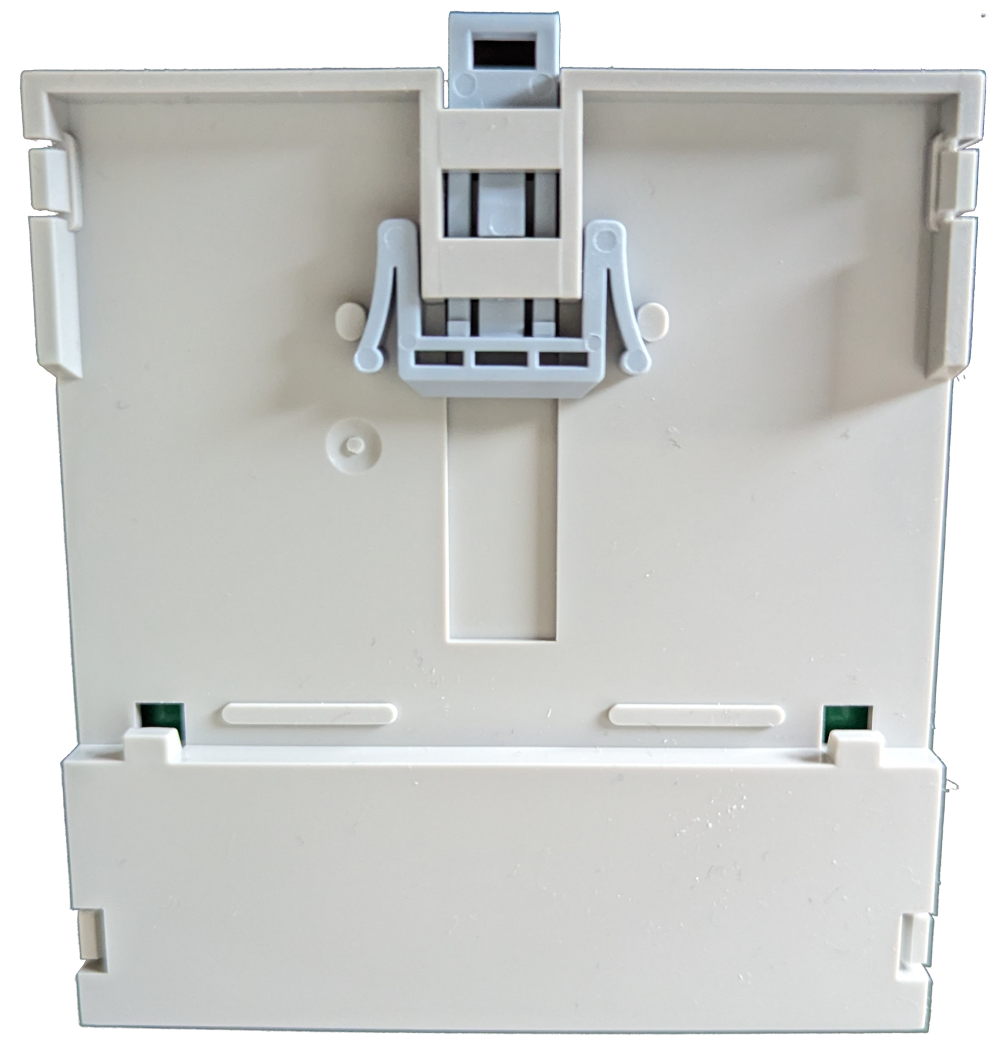

../_images/back.png

Vue arrière

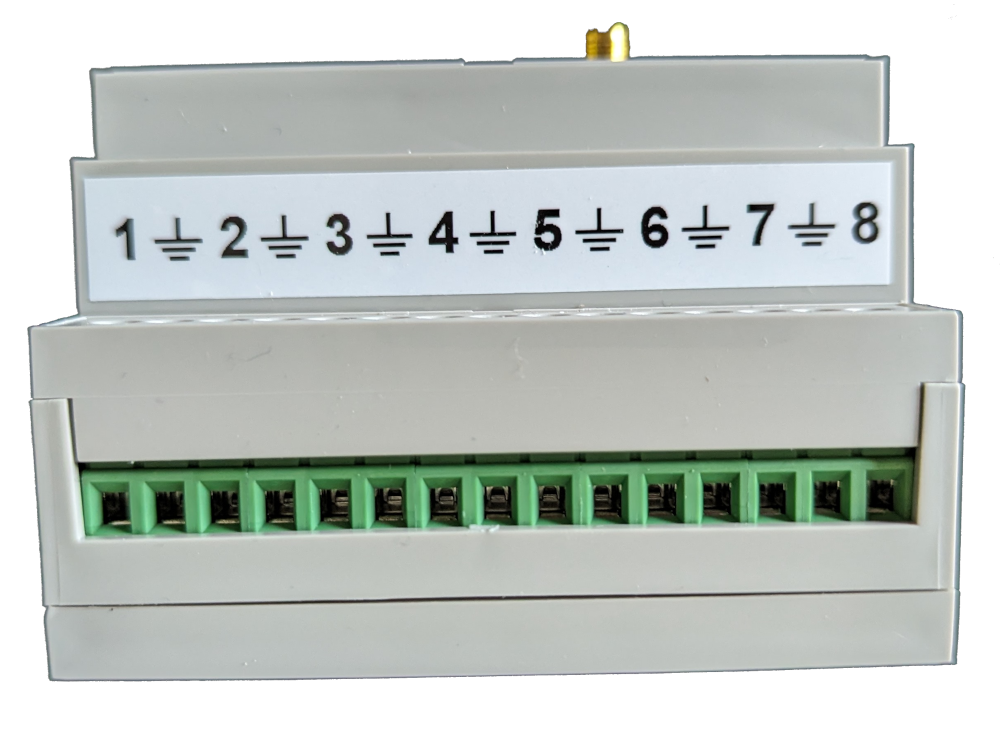

../_images/top.png

Vue de dessus

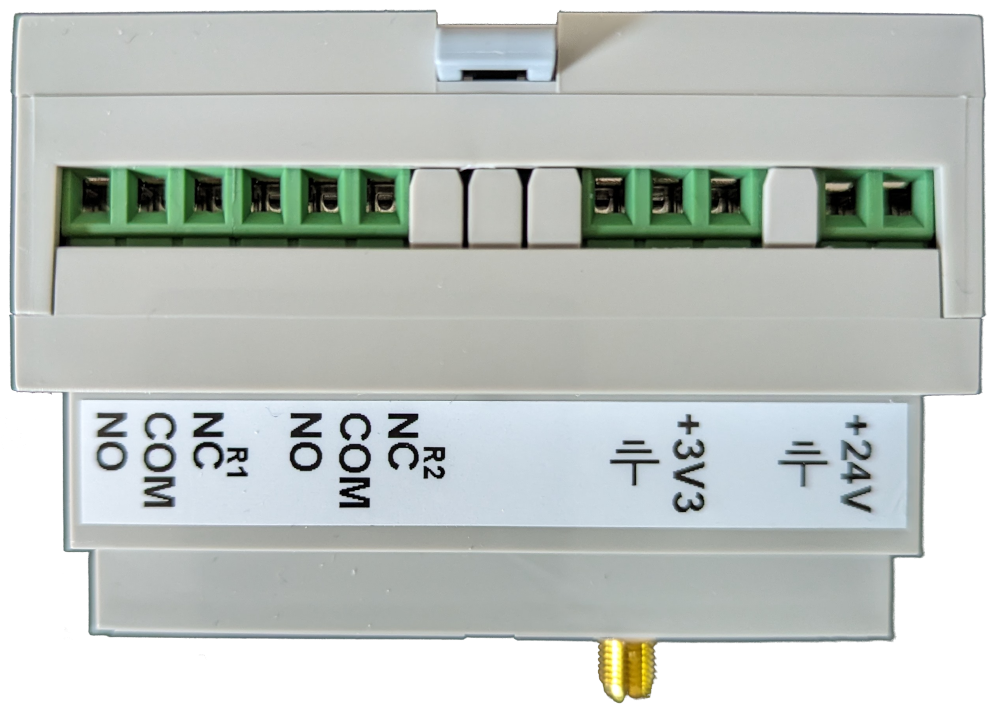

../_images/bottom.png

Vue de dessous

Configuration

Maintenir le bouton enfoncé pendant 2 secondes pour accéder au menu.

LoRa

../_images/menu_lora.png

Cette page permet de configurer le SP du contrôleur.
Le SP doit être configuré sur le même SP que le manager et les robots.

Faire un appui rapide sur le bouton physique pour changer de valeur ou valider un bouton, un appui long pour changer de champs ou de bouton.

Controller

../_images/menu_id_controller.png

Identifiant unique du contrôleur compris entre 1 et 99.
Il doit être unique et sera à configurer sur le manager et les robots.

Faire un appui rapide sur le bouton physique pour changer de valeur ou valider un bouton, un appui long pour changer de champs ou de bouton.

Relays

../_images/menu_relays.png

Permet de modifier la durée d'activation du relais sur une commande d'impulsion en dizaine de millisecondes.

Faire un appui rapide sur le bouton physique pour changer de menu, un appui long pour rentrer dans le menu.

../_images/menu_relay.png

Une fois sur la page d'un relais (1 ou 2), faire un appui rapide sur le bouton physique pour changer de valeur ou valider un bouton, un appui long pour changer de champs ou de bouton.

Contacts

../_images/menu_contacts.png

Permet de modifier la configuration des contacts.

Faire un appui rapide sur le bouton physique pour changer de menu, un appui long pour rentrer dans le menu.

Contact

../_images/menu_contact_none.png

Une fois sur la page d'un contact, vous pouvez choisir son type :

  • None : pas de configuration

  • Call

  • Priority call

  • Availability

menu_contact_type

Contact Call / Priority call

../_images/menu_contact_call.png

Si le contact est de type Call ou Priority call, de nouvelles configurations sont disponibles :

  • NO/NC : pour indiquer si le contact et normalement ouvert ou fermé.

  • Trigger : pour indiquer si l'appel doit être déclenché sur une impulsion ou quand le contact est “haut”.
    Dans le cas de la configuration en contact “haut", si l'état passe ”bas", l'appel sera annulé.
    La configuration “haut” est généralement utilisée pour les contacts de présence.

    • on hight

    • on pulse

  • ID button : Identifiant du bouton utilisé pour générer l'appel.

Contact Availability

../_images/menu_contact_availability.png

Si le contact est de type Availability, une nouvelle configuration est disponible :

  • NO/NC: pour indiquer si le contact et normalement ouvert ou fermé.
